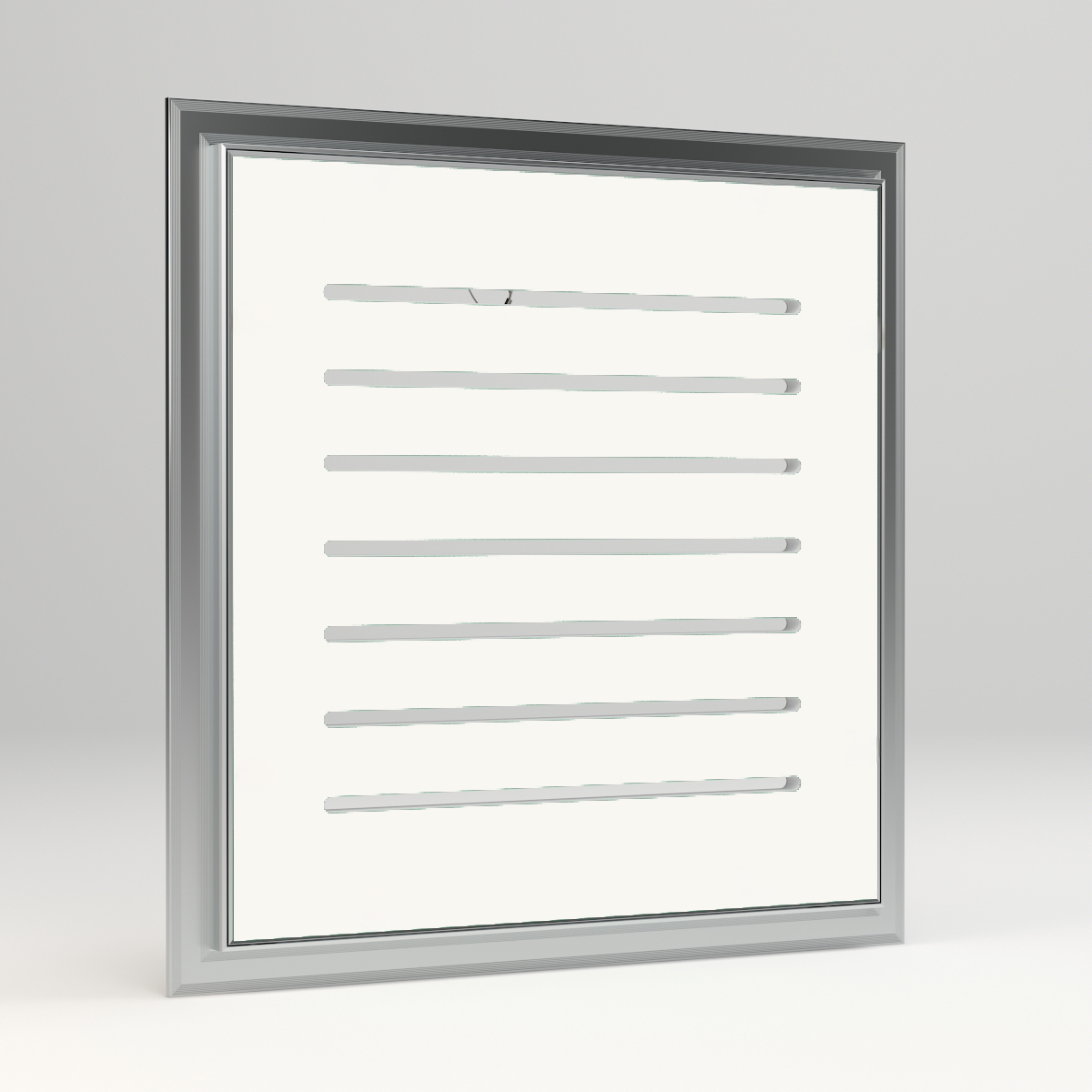

Nome articolo: GITTER PVC

Numero di asole più che raddoppiato rispetto alla versione GITTER con cartongesso

(circa 1 cm tra asola e asola rispetto ai 3,5 cm necessari per il cartongesso)

Le botole con asole per aerazione con sportello removibile in PVC sono ottimali per tutte quelle esigenze di ispezione e passaggio di aria in controsoffittatura o in controparete (ispezioni macchinari di canalizzazione aria condizionata, ricambio aria, etc): la resistenza del PVC permette di ravvicinare il numero di asole sul pannello in modo da avere un passaggio aria finale molto più elevato (circa il doppio) rispetto alle comuni botole asolate con pannello in cartongesso.

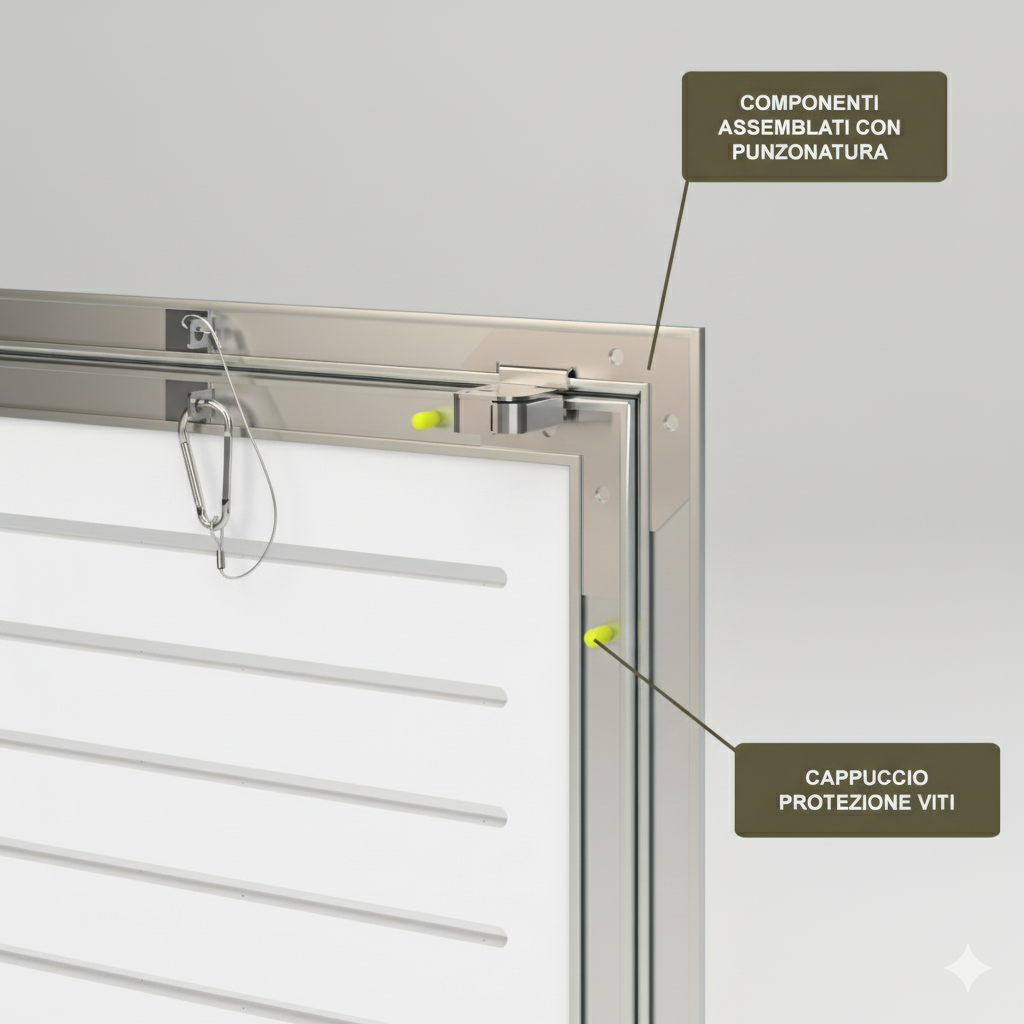

Il loro funzionamento è prettamente similare alle comuni botole in cartongesso, ma con lastra PVC appositamente asolata: sono formate da un telaio in alluminio sia per la parte fissa che sarà avvitata alla struttura, sia per l’ anta che risulterà removibile: la sua apertura (grazie al sistema push pull) è verso l’ esterno della struttura.

Ricordiamo quanto segue:
– per un perfetto montaggio sono necessari circa 2,5-3 cm di spazio per lato nel foro del cartongesso della parete o controsoffitto, misura data dall’ aletta in alluminio a cui dovranno essere fissate le viti di tenuta. In pratica, se abbiamo un foro luce (apertura) di cm. 50 x 50 è necessario che all’ interno della struttura del controsoffitto o della controparete si abbia una misura disponibile di cm. 56 x 56 circa, ovvero non si presentino montanti o profili a tale distanza che impediscano il corretto alloggiamento del telaio.

Ricordiamo che le le botole per aerazione possono essere costruite anche con misure extrastandard: per informazioni visionare la pagina dedicata.

Info:
Botola di ispezione in alluminio con apertura a scatto e a rilascio (Push Pull) provvista di asole su PVC 12,5 mm .

Caratteristiche:

• Le dimensioni si riferiscono allo spazio ispezionabile (misura Anta).
• ispezione parete e soffitto in cartongesso
• botola idonea per ispezione macchine aria canalizzata e dotata di ripresa aria
• telai in alluminio
• sistema di apertura invisibile
• chiusura push pull, denominato anche click clack spingi e apri.

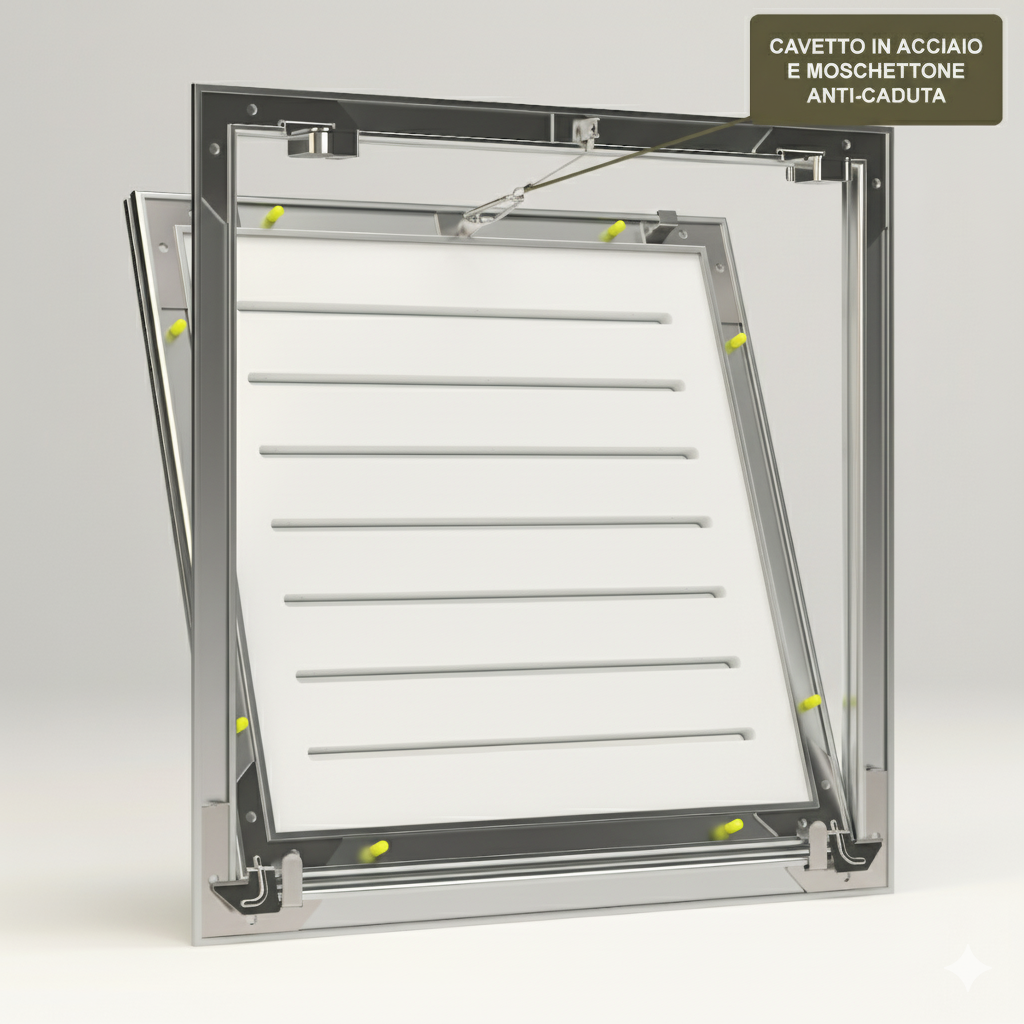

• doppio sistema di protezione anticaduta sportello
• sportello di ispezione removibile con PVC di 12,5 mm facilmente pitturabile

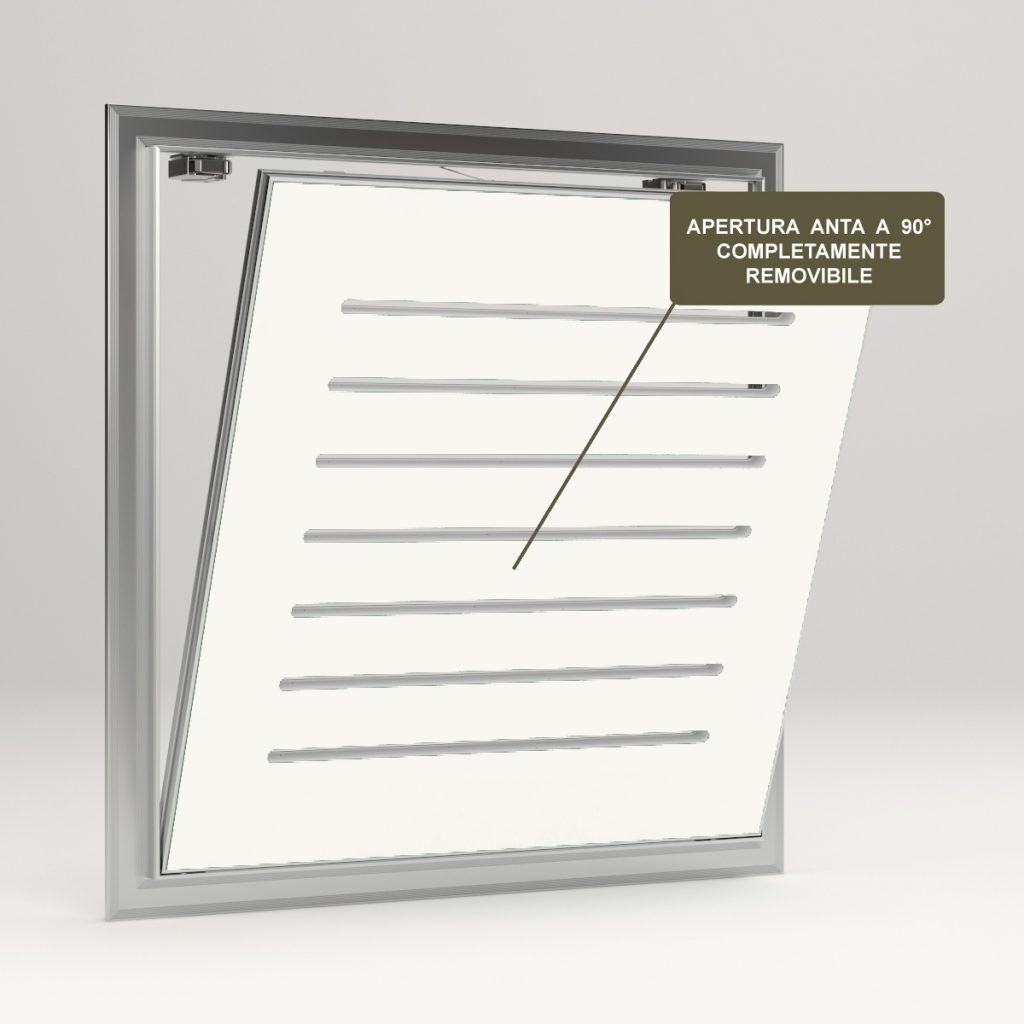

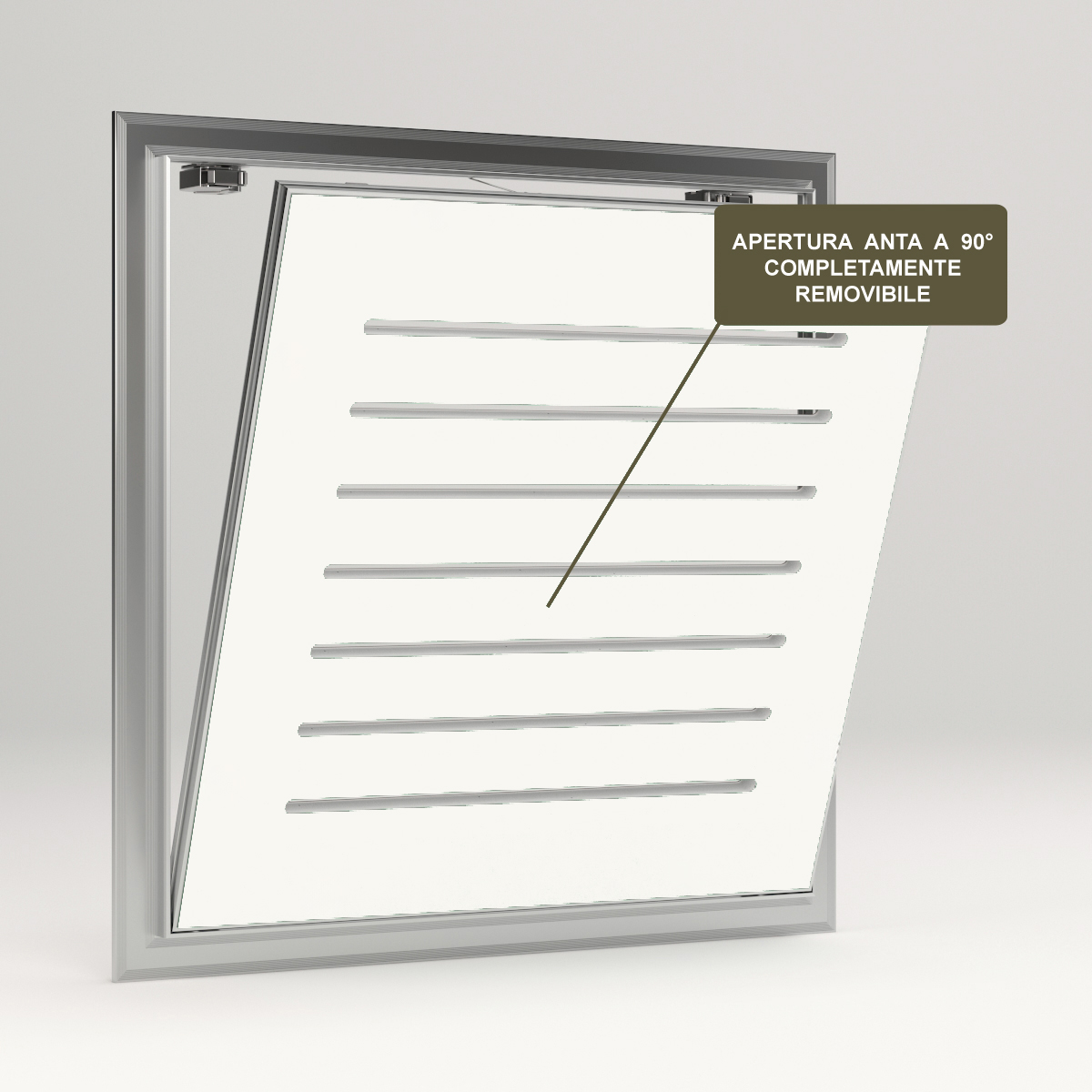

• sportello con apertura verso l’ esterno della struttura e completamente removibile dopo l’apertura
• il peso delle ante è di circa 7 Kg/mq  (PVC + alluminio + accessori)

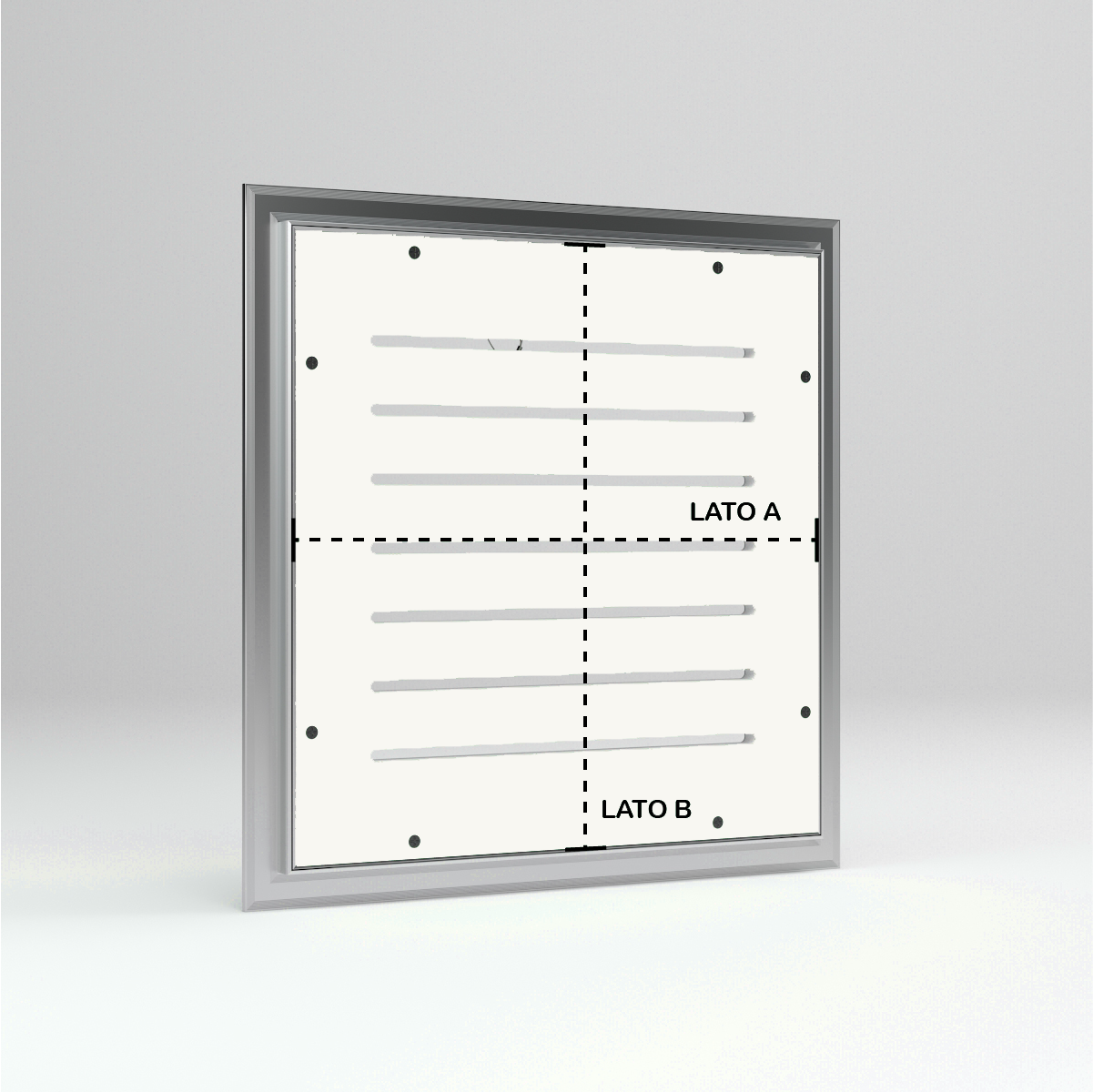

• il lato lungo delle botole corrisponde sempre alla base (lato di apertura) mentre il lato corto corrisponde all’altezza

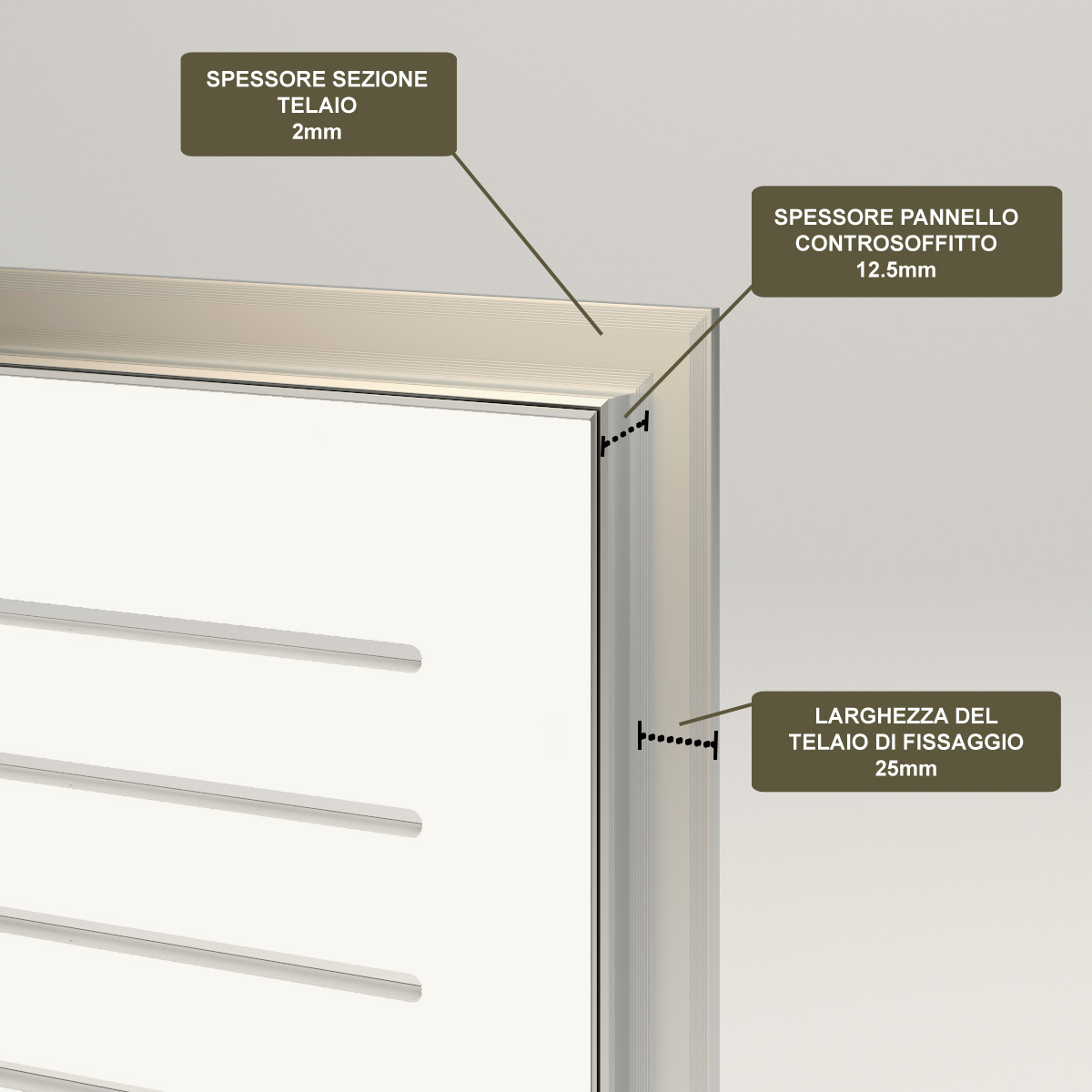

• Il profilo perimetrale di fissaggio sormonta  l’interno del cartongesso del controsoffitto o della parete di soli 25 mm. per lato, e risulta completamente invisibile dopo l’applicazione.
• L’ingombro del telaio nel controsoffitto o controparete (compresi i meccanismi di apertura) è di soli 40 mm.

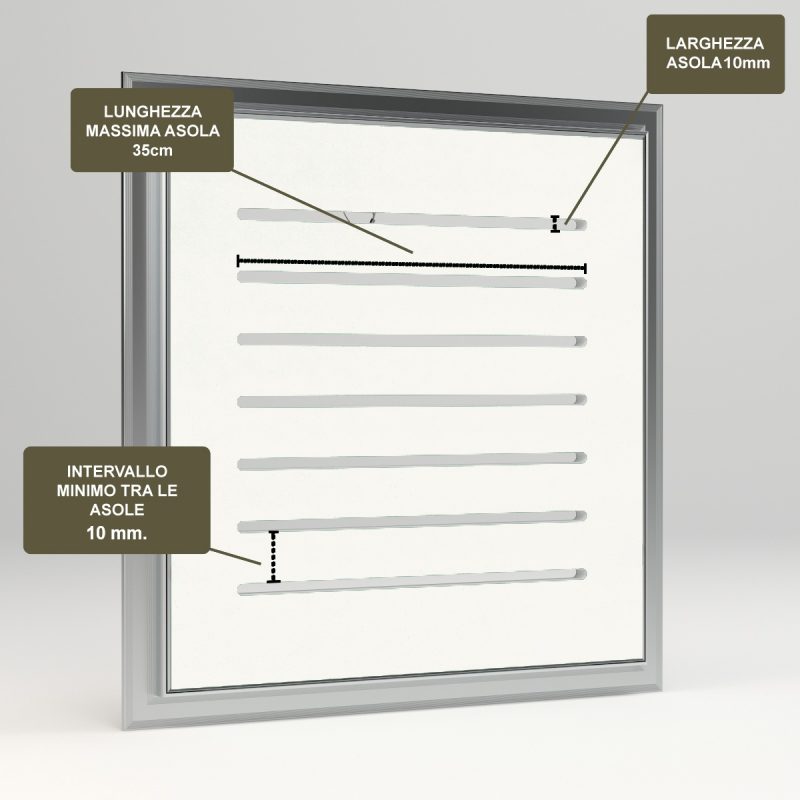

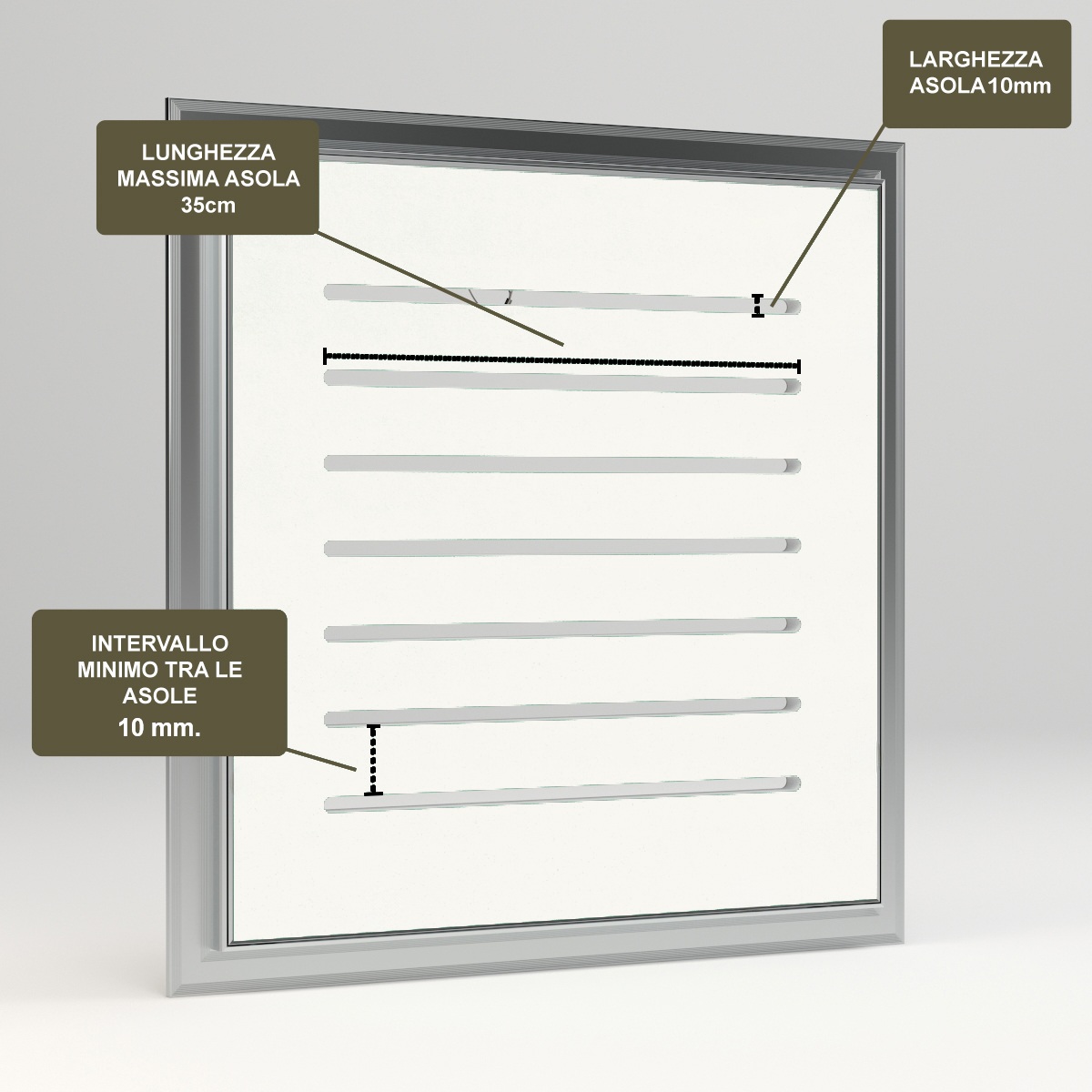

• Dimensione ASOLE 10 mm. intervallate da un corpo pieno di 17 mm. che ne garantisce la tenuta.
• La lunghezza massima di ogni asola è di 350 mm. (35 cm.) intervallata da pieni di minimo 40 mm. che ne garantisce la tenuta.
• Pannello verniciabile

Utilizzo:

• Ideale per ispezionare qualsiasi struttura come pareti, contropareti e controsoffitti,
• con asolature idonee per il passaggio e la ripresa di aria canalizzata
• Il telaio della botola sarà inserito all’ interno della struttura in cartongesso mentre l’ anta sarà applicata sul telaio e risulterà apribile verso l’ esterno della struttura stessa.

Tempi di lavorazione :   24 / 48 ore dall’ordine

Le botole asolate sono normalmente costruite in serie con asolature Standard

Su richiesta è comunque possibile effettuare le asole a seconda della necessità del cliente (superfice aperta per il passaggio di aria). Le caratteristiche delle asolature sono le seguenti:

1. Le asole possono essere effettuate di varie dimensioni, ma la loro larghezza consigliata e Standard è di 10 mm

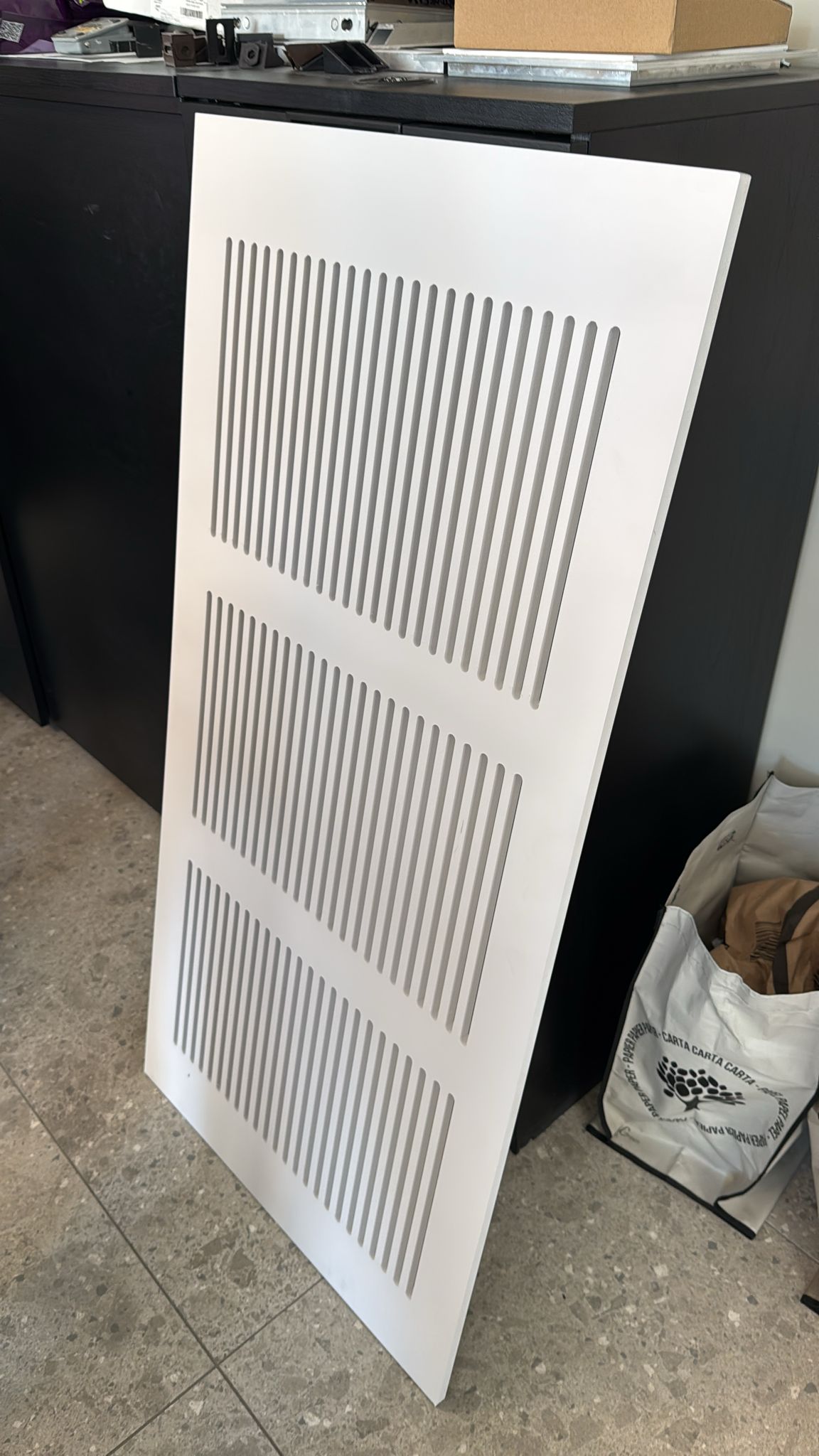

2. L’area dove possono essere inserite le asole si sviluppa su tutta la superficie della lastra, tranne nei bordi laterali per circa 4 cm su ogni lato per permettere una robusta tenuta strutturale (vedere foto).
3. La linea dell’ asolatura non è continua ma intervallata da almeno 4 cm di superficie piena in modo da non indebolire eccessivamente la lastra
4. Tra asolatura e asolatura deve essere considerata una distanza di circa mm. 17
5. Una superficie estremamente asolata indebolisce considerevolmente il pannello di cartongesso: se occorre un passaggio d’aria elevato è preferibile optare per uno sportello più grande in modo da avere più spazio per la fresatura
6. Per un maggiore passaggio di aria, a parità di superficie dell’anta, è necessario optare per la tipologia di botola “GITTER PVC” che permette la costruzione di asole molto più ravvicinate (circa 1,5 cm tra asola e asola rispetto ai 3,5 cm necessari per il cartongesso)
